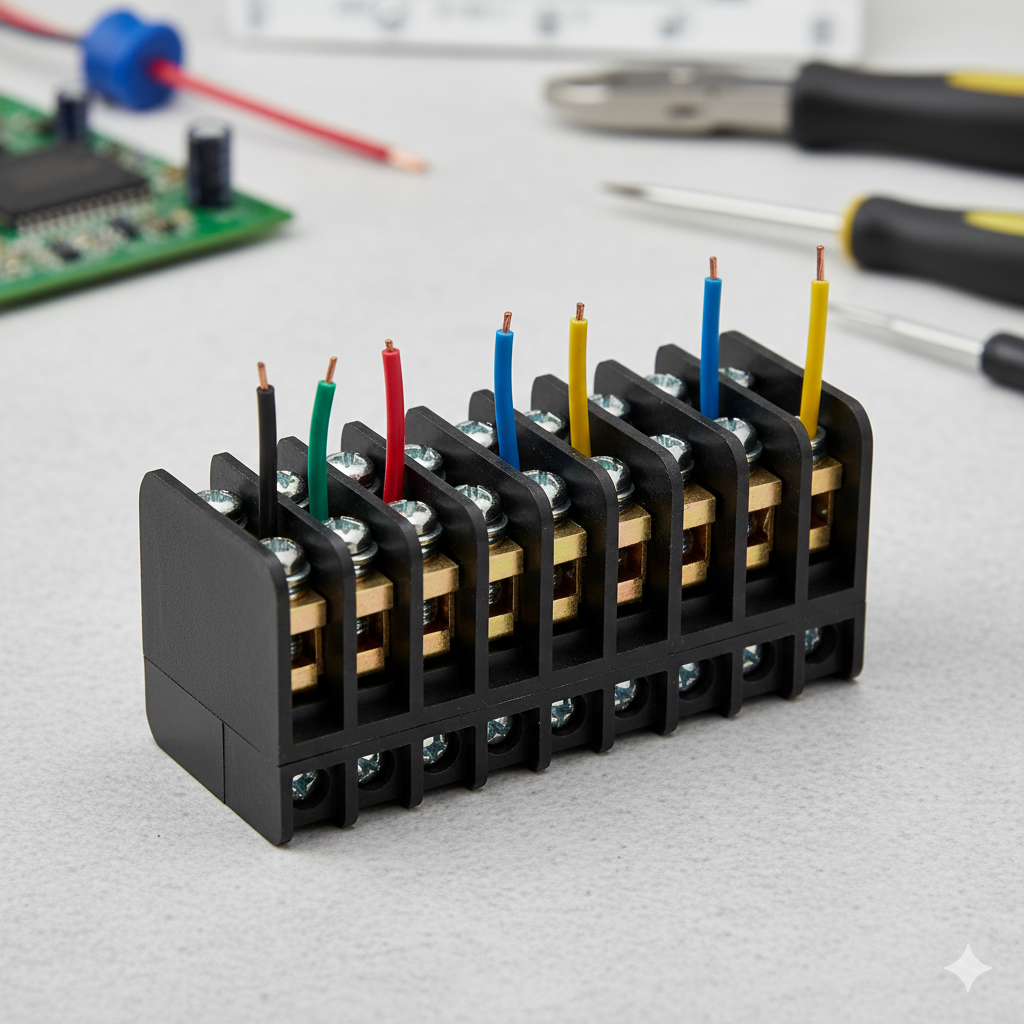

現代のバリア端子台工場が産業用電力供給をどのように再定義するか
現代の配電盤および制御盤において、信頼性はオプションではなく、設計によって実現されます。すべての端子接続は、電圧、振動、熱ストレスに耐えなければなりません。あらゆるコネクタタイプの中でも、バリア端子台は、電流経路を分離し、短絡を防止し、長期的な安定性を確保する能力により、最も信頼されている端子台の一つです。
この記事では、主要なバリア端子ブロック工場がどのように精度、安全性、コンプライアンスを考慮して設計し、産業用電力システムが大規模な信頼性を実現する方法を再構築しているかについて説明します。
電気建築におけるバリア端子台の役割
バリア端子台は、機械的および電気的に監視する役割を果たします。その機能は単なる電流伝送にとどまらず、厳しい条件下での放熱、機械的トルク、誘電体間隔の管理など多岐にわたります。
電力制御キャビネット、HVAC システム、自動化ラインなどの産業環境では、次の機能を提供します。
アーク放電や干渉を防ぐために回路間を絶縁分離します。
何千回もの締め付けサイクルにわたってトルクを維持する機械的な堅牢性。
動作温度120℃以上での耐熱性。
メンテナンスが容易で、隣接する接続を妨げることなく配線検査が可能です。
絶縁性、モジュール性、耐久性の独自の組み合わせにより、産業オートメーションにおける永続的な関連性が定義されます。
断熱と遮蔽構造の科学
端子台の真の強みは、その絶縁構造にあります。バリアは導電経路を物理的に分離し、UL1059およびIEC60947-7-1規格に準拠した沿面距離と空間距離を制御します。
ファクトリーは以下を使用してこれらのブロックを設計します。
優れたアーク耐性を実現する高誘電ポリマー (PA66、PBT、フェノール樹脂) 。
高トルクでも形状安定性を維持するための強化グラスファイバーフィラー。
均一なバリアの厚さを確保し、エアポケットを排除するための、モールドフローが最適化されたツール。
これらの材料と構造上の配慮により、定格電圧 600V でも、数千サイクルにわたって絶縁が損なわれることなく維持されます。
製造精度：成形からトルク検証まで
現代の工場では、あらゆる段階でCNC 加工と自動検査が統合されています。
| プロセス | テクノロジー | インパクト |
|---|---|---|
| 射出成形 | 高圧サーボ成形（公差±0.01mm） | 一貫したバリア形状 |
| 接触加工 | 酸化防止メッキを施した多軸CNC | 抵抗と腐食の低減 |
| ネジトルク制御 | ロボット締め付けとデジタルトルクフィードバック | 導体の過度のストレスを防止 |
| 絶縁試験 | 3kV絶縁抵抗および0.5mΩ導通チェック | 運用上の安全性を保証する |
各生産ラインは追跡可能なテスト データを使用して調整されており、大規模な OEM プロジェクトでも 100% の品質一貫性を実現します。
国際規格と品質コンプライアンス
信頼性は前提ではなく検証済みです。中国の認定バリア端子台工場では、グローバルな安全基準に基づいてすべてのコンポーネントを設計しています。
UL1059 – 端子台の機械的要件と誘電要件を定義します。
IEC60947-7-1 – 低電圧スイッチギアの接続信頼性を規制します。
RoHS / REACH – すべてのポリマーと金属が環境に準拠していることを保証します。
CSA C22.2 & CE – 北米および欧州市場での使いやすさを拡張します。
これらのベンチマークを設計とテストに統合することで、メーカーは多国籍の自動化システムにおける相互運用性と受け入れを確保します。
他のコネクタシステムとのパフォーマンス比較
| 特徴 | バリア端子台 | プラグタイプ | スプリングクランプ |
|---|---|---|---|
| 電圧定格 | 最大1000V | 300～600V | 600V |
| 接続タイプ | スクリュー+バリア絶縁 | プラグインヘッダー | バネ張力 |
| メンテナンス | 手動、目視検査 | クイックコネクト | ツール不要 |
| 耐振動性 | 素晴らしい | 適度 | 高い |
| ターゲット使用 | 電力システム、制御盤 | モジュラーPLC | コンパクトな自動化 |
バリア システムは、特に重機や電力制御インフラストラクチャなど、可視性と長期的な機械的安定性の両方が要求されるアプリケーションにとって、依然として好ましい選択肢です。
電力およびオートメーション産業におけるアプリケーション
バリア端子台は、さまざまな電気アーキテクチャに組み込まれています。
電力制御キャビネット:多相接続をアークから保護します。
産業オートメーションパネル:高電流の配電を提供します。
再生可能エネルギーシステム:熱サイクル下でも安全な DC 配線を確保します。
輸送機器：機関車や船舶の振動や衝撃に耐えます。
ビルオートメーションと HVAC:簡単なサービスとモジュール式配線を可能にします。
これらの各セクターは、安全で検査可能で振動に強い端末設計という同じ基本原則に依存しています。
アプリケーション環境別の選択推奨事項
適切なバリア端子ブロックを選択するには、電気的性能、環境耐久性、および設置方法を対象アプリケーションに合わせて調整する必要があります。
動作条件によって設計上の優先順位は異なります。以下は、最も一般的な産業用途とそれに対応するエンジニアリング推奨事項の内訳です。
| アプリケーションシナリオ | 主な要件 | 推奨される設計機能 |
|---|---|---|
| 配電盤 | 高電流、熱負荷 | 厚い銅接点、広いバリア間隔、PA66 V-0ハウジング |
| 自動化制御パネル | 頻繁な配線変更、コンパクトなレイアウト | 明確なマーキングと固定ネジを備えたモジュラーハウジング |
| 海洋輸送システム | 振動、湿度、腐食 | ステンレスネジ、防振ワッシャー、ニッケルメッキ接点 |
| 再生可能エネルギーインバータ | DC電圧耐性、熱安定性 | フェノール樹脂ハウジング、UL1059準拠、強化絶縁 |
| HVACとビルオートメーション | メンテナンスの容易さ、複数の回路 | 目視検査スロットを備えた多極設計 |
| OEM電気機器 | ブランドカスタマイズ、量産 | OEM/ODM サービス、カラーコード付きハウジング、カスタム極数 |
電気定格以外にも、エンジニアは次の点を評価する必要があります。
電圧カテゴリーの IEC60947-7-1 に準拠した沿面距離およびクリアランス距離。
連続電流アプリケーションにおける温度上昇データ。
長期的な機械的安定性を確保するネジトルクの保持。
一貫した誘電性能を保証するための材料のトレーサビリティと文書化。
認定サプライヤーは、コンポーネントだけでなくエンジニアリングコンサルティングも提供し、すべてのバリア端子ブロックがシステムの安全マージン、認証目標、およびコスト構造に適合することを保証します。
バリア端子台エンジニアリングに関するよくある質問
Q1:バリア端子台はどのくらいの電流容量をサポートできますか?
A:通常は、断面積と接点材質に応じて 10A ～ 150A です。
Q2:振動の多い環境でも使用できますか？
A:はい。鋸歯状のロックワッシャーと適切なトルク調整を組み合わせると、機械的ストレス下でも完全性が維持されます。
Q3: UL1059 認証製品の特徴は何ですか?
A: UL1059 は、可燃性 (V-0 定格)、誘電体間隔、および機械的トルク耐久性を検証します。
Q4:バリア端子台を PCB 用にカスタマイズできますか?
A:はい、多くのメーカーがオートメーションボード用のハイブリッドバリア PCB 構成を提供しています。
エンジニアリングの教訓と将来の展望
バリア端子台は成熟した技術でありながら、常に進化を続けています。精密成形された絶縁体と標準化された形状は、産業用電気安全の基盤であり続けています。しかし、最も競争力の高いメーカーは、従来の基準を超え、自動トルク試験、モジュール間隔調整、環境適合材料の代替などを導入することで、次世代の制御盤の要件に対応しています。
Zhongboは、精密さを重視する信頼性への移行を体現しています。UL認証材料、自動化された生産ライン、そしてカスタマイズ可能なバリア設計を組み合わせることで、同社は世界中のOEMメーカーがより安全で効率的、かつ国際規格に準拠した電気システムを構築できるよう支援しています。
制御または電力分配プロジェクトの特定の電流定格、絶縁グレード、またはカスタム構成についてご相談いただくには、当社のホームページをご覧いただくか、直接技術的なご相談のために当社までお問い合わせください。
